详细介绍

本店铺价格并非真实价格，无参考意义，不能作为实际价格，实际价格以销售工程师提报的方案价格为准

功能特点

操作简单：19寸LCD大液晶，人性化操作界面，功能界面自带帮助文档

高性能：兼容耐压、绝缘、匝间、电阻、转向等测试项目

适应性强：匝间测试支持10uH以上线圈的匝间测试，匝间测试电压闭环反馈，测试更加准确

易于维护：支持智能自检、远程故障诊断和在线软件升级，插板式设计，方便拆卸更换

高效率：一次接线，一站式完成全部性能检测

使用方便：*测试软件，人性化操作界面，内置帮助文档

接口丰富：仪表自带USB、LAN（可转换为RS232或RS485）等接口，支持TCP/IP网络协议，支持PLC仿真技术，方便仪表的控制和扩展

语言支持: 产品标配中文操作界面，可选配多种语言界面，满足国内外客户使用

智能化：系统可通过网络接口与外部互联网进行连接，实现数据交互与资源共享，满足新一代物联网的需要

模块化：测试模块完全独立，可根据需求实现串行或并行测试，单工位或多工位组合测试模式

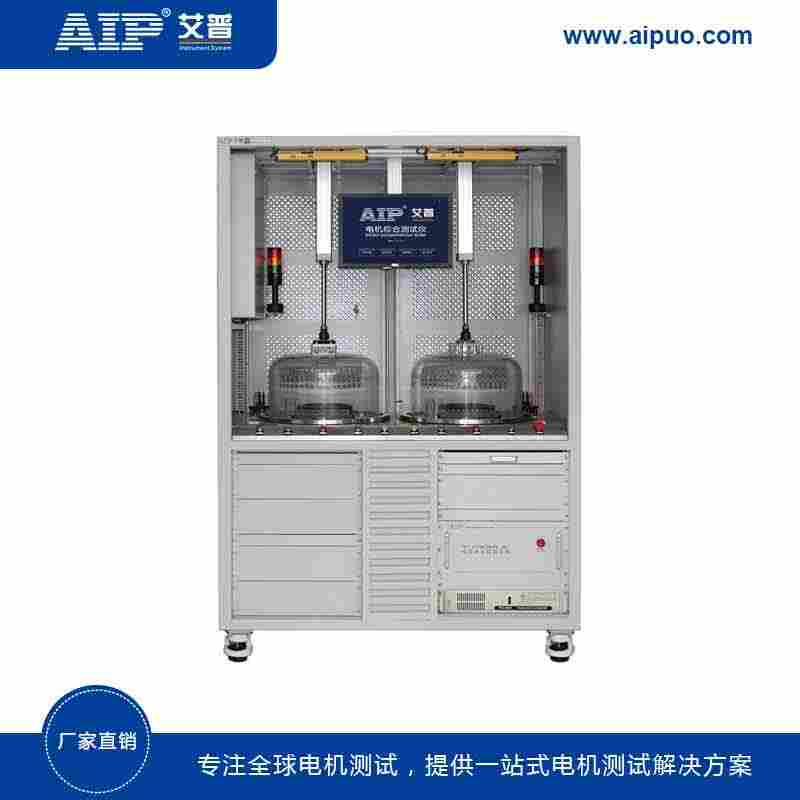

产品概述

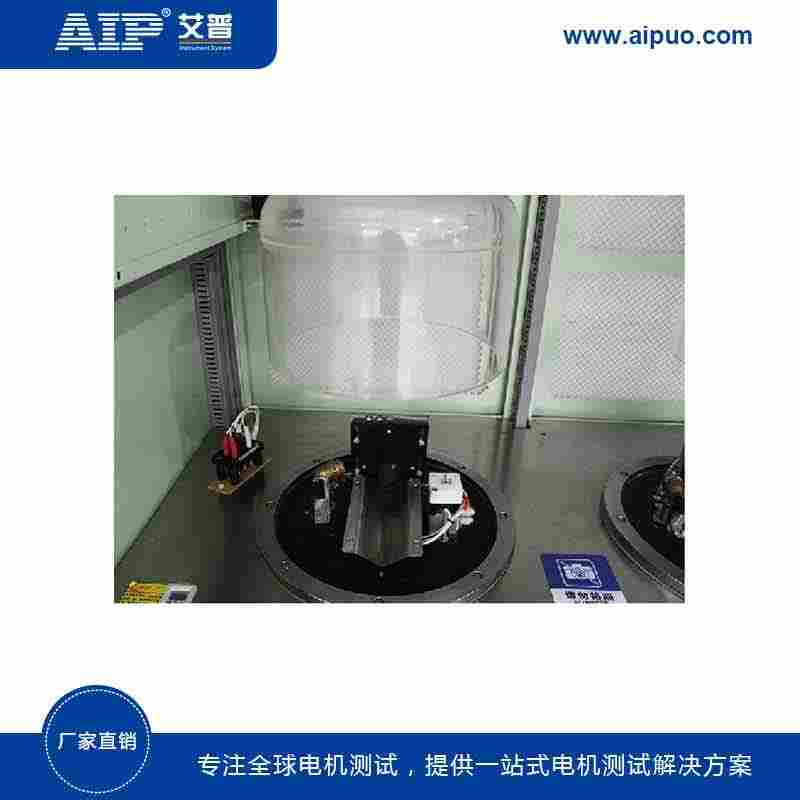

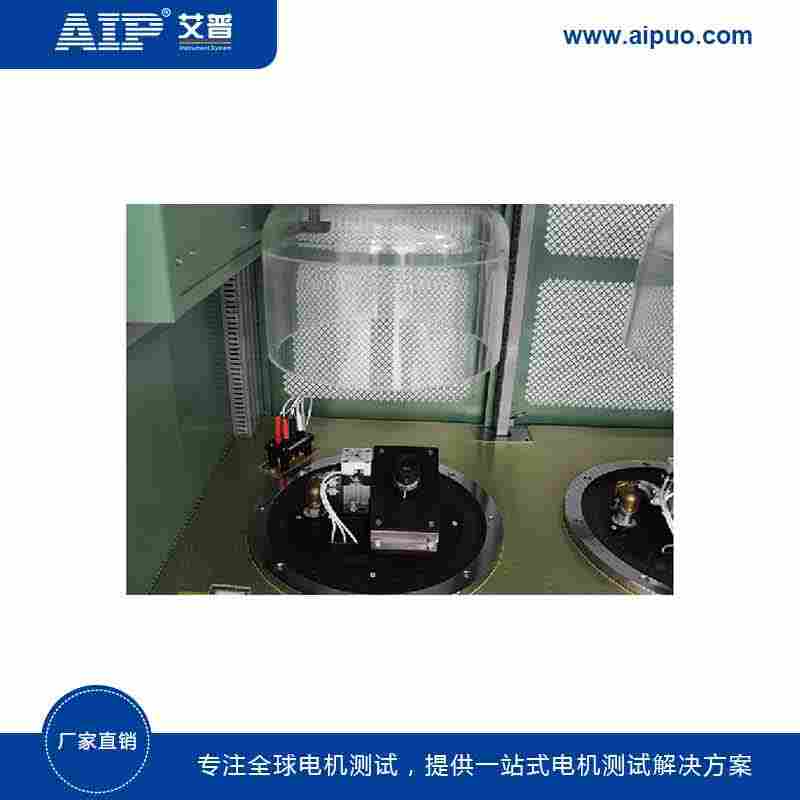

本产品适用于各类型电机定子真空匝间测试及其他电气性能检测，应用于冰箱、空调类压缩机电机定子，无刷电机定子，汽车电机定子等，一站式完成所有项目测试。采用真空负压技术，环境真空度可以自由设定（0~-99KPa），被测产品处于负压条件下，更容易发现线圈缺陷。

测试项目

交流耐压、绝缘电阻、匝间耐压、直流电阻、电感、反嵌、转向

技术参数

型号	AIP8931-036	AIP8931-056		AIP8932-036		AIP8932-056		AIP8933-053
真空度设定范围	0~-99KPa
测试方式	串行测试、并行测试
测试对象	电机定子（压缩机电机、无刷电机、汽车电机、普通交流电机等）
测试工位	单工位、双工位
交流耐压
输出电压设定范围	AC 500～3000V		AC 500～5000V		AC 500～3000V		AC 500～5000V
输出电压精度	±(2%×设定值+10V)
击穿电流测量范围/精度	0.10～20.00mA ±(2%×显示值+0.05mA)
击穿电流预置报警范围	上限：0.10～20.00mA；下限：0.00～20.00mA
测试时间范围/分辨率	0.5～999.9s 0.1s/步
电弧侦测	1～9级(9级为*灵敏度)
绝缘电阻
输出电压设定范围/精度	DC 500V/1000V ±(2%×设定值+10V)
绝缘电阻测量范围/精度	1～500MΩ ≤100MΩ：±(3%×显示值+0.5MΩ)； >100MΩ：±(5%×显示值+5MΩ)
绝缘电阻报警设定范围	上限：0～500MΩ；下限：1～500MΩ
测试时间范围/分辨率	0.5～999.9s 0.1s/步
匝间测试
输出电压设定范围/精度	500～3000V/5000V ±(3%×显示值+8V)
采样频率	100MHz
波形比较项目直流电阻测试	面积、差积、电晕、相位；测试界面显示三个或六个匝间波形（匝间正反打）
